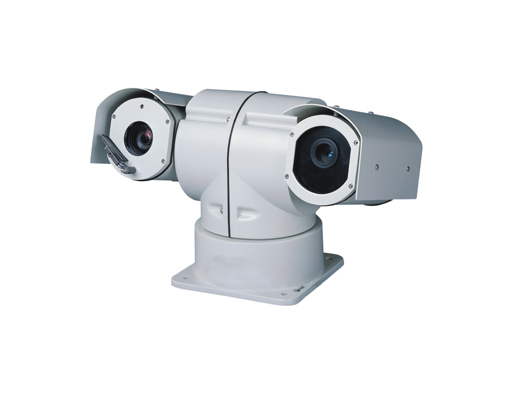

云台型双视热成像仪

型号：KS-20H19MHT、KS-20H35MHT、KS-20H50MHT

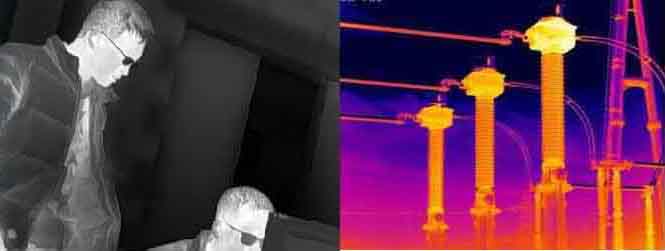

热成像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度，即使在极冷以及极端恶劣的环境中，也能得到完美的监控图像。将红外热像仪与高速云台集成在一起，可实现迅速捕捉目标及全方位探测等目标。

本产品为双视测温型红外热成像一体化摄像机，可同时获取可见光图像和热感应图像，实时监测目标温度数据，并实现高温和低温报警联动输出，支持双向语音对讲，可兼容主流监控平台。

应用领域：边海防、森林防火、电力安全、隧道、港口码头，远洋船舶雾航和隐蔽伪装目标识别等

特点：

● 内置红外热像仪和高清一体化摄像机，通过视频切换实现24小时全天候监控

● 热像仪采用焦平面阵列，非制冷氧化钒(Vox)微测辐射热计

● 可探测温差小于或者等于85mK

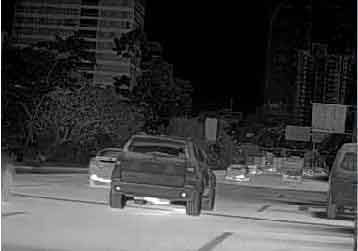

● 热成像探测可在全黑、薄雾和烟雾的条件下，提供轮廓鲜明和清晰的热图像

● 高强度铝合金精铸外壳，具有防水，防酸雨，耐高温，抗老化，抗腐蚀等功能

● 云台定位精准，偏差不超过0.1°

● IP66防护等级， 4000V防浪涌防突波

● 可承受风速：130km/h,工作风速90km/h

详细介绍

型号	KS-20HC19MHT	KS-20HC35MHT			KS-20HC50MHT
热像仪参数
探测器类型	非制冷氧化钒（VOx）、红外焦平面陈列（FPA）、微测辐射热计
分辨率	384x288
探测器帧频	50Hz
响应波段	8~14μm
镜头焦距	19mm(36°×27°)		35mm(20°×15°)	50mm(14°×11°)
探测距离	约900m		约1600m	约2200m
识别距离	约300m		约600m	约800m
图像处理	图像细节增强（DDE）、自动增益控制（AGC）
热灵敏度	0.05度@F1.0
压缩标准	H.264
调色板	黑热/白热/铁红/彩虹等多种伪彩（总计14种模式）
图像输出	RJ45网络信号和CVBS模拟信号同时输出
温度显示	最高温度/最低温度/实时温度
报警联动	高温和低温报警联动输出
摄像机参数
图像传感器	1/2.8〞逐行扫描 CMOS
压缩标准	H.264
分辨率	200万像素（1920 X1080）
光学变倍	20X
最低照度	0.005LUX
焦距	4.7-94mm
宽动态WDR	有
聚焦	Auto
背光补偿	ON/OFF
白平衡	Auto/Manual
自动增益	Auto
信噪比	≧52dB
图像输出	RJ45网络输出
云台参数
水平最高速度	120°/秒
垂直最高速度	90°/秒
水平旋转角度	360°连续旋转
垂直旋转角度	垂直180°（-90°～+90°）
预置点	256个
预置点精度	±0.1
区域显示	8个，带标题（支持在区域内自动扫描）
操作温度	-30℃～+60℃
环境温度	0～+95% RH（无冷凝）
防护等级	IP66、全天侯防护罩、3000V防雷、防突波和防浪涌保护
电源	AC 24V
重量	7KG
