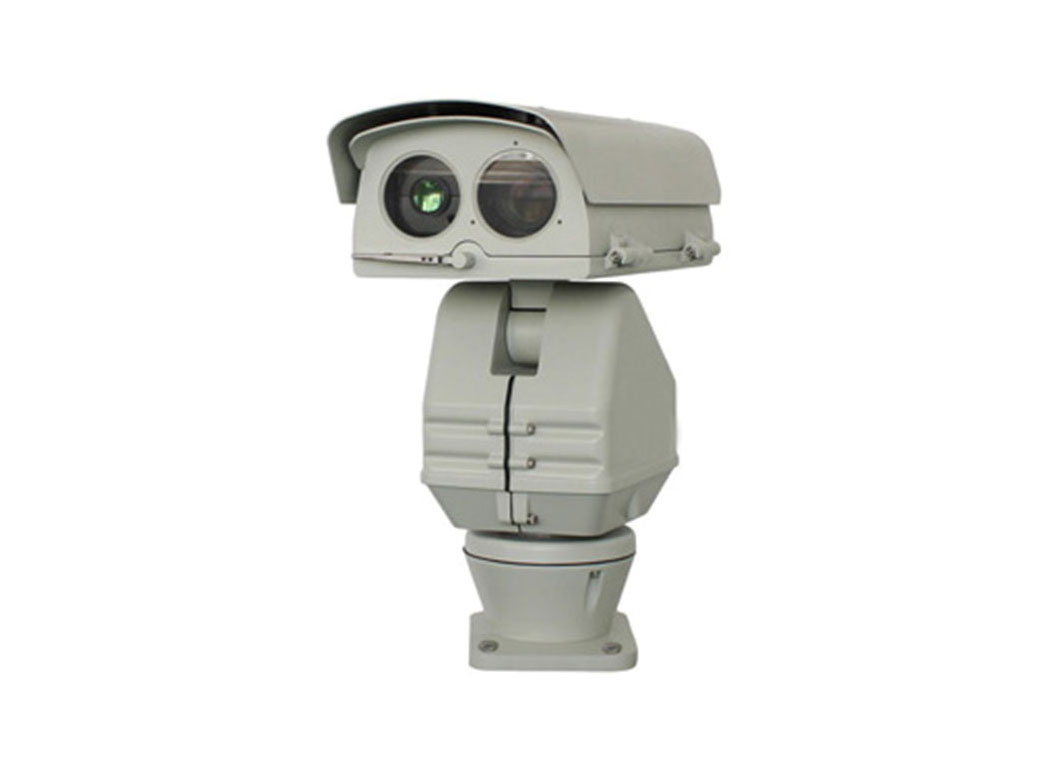

远距离激光透雾云台

型号：KS-21HD32BSR

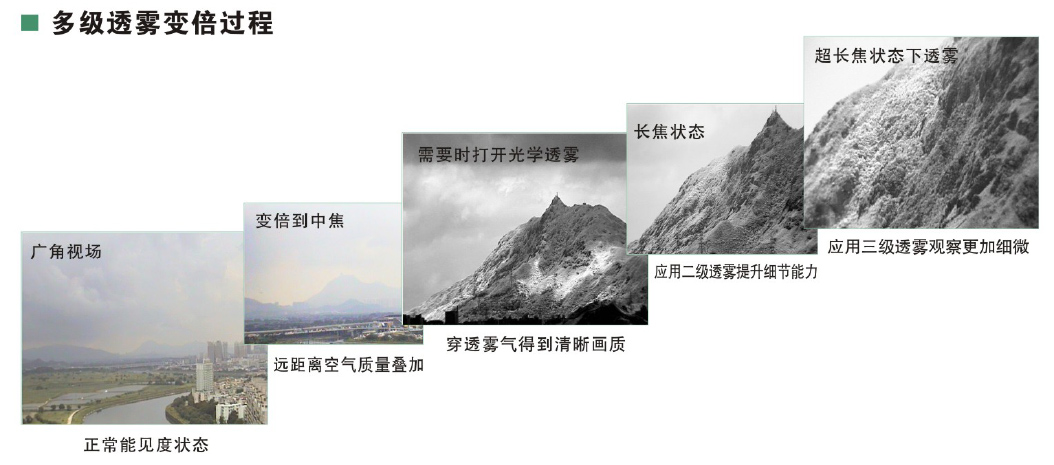

KS-21HD32BSR远距离透雾云台是专为恶劣天气场合设计的光电产品，是采用光学透雾技术，由镜头内置的CPU自动选择雾气背后的不同红外波长，实现穿透雾霾的能力，除了大气中浮游的雾、雨(水粒子)以外, 对于黄沙、烟、雪(固体粒子)等物质也能有效消除其不良影响,在透雾转换过程中，图像始终保持清晰状态，即使在变倍过程中也无需调焦。本设备配置长焦变倍镜头，采用大功率激光辅助照明，可实现白天3km以上、黑天1.5km以上清晰视频监控。内部工业级嵌入式控制系统，实现对镜头的变倍、聚焦、光电图像处理模块的远程控制，以及云台俯仰/旋转高稳定性控制，整体外壳采用超强铝合金材料，保证设备在野外恶劣环镜中稳定工作。

应用领域：船舶、航海、港口、机场、山区、边防、森林、油田、河道湖泊、渔政、养殖及城市高空了望等场所。
特点：

● 内置10mm~320mm长焦光学透雾镜头

● 标准H.264压缩算法，200万像素无损图像

● 大功率阵列激光器，可消除激光散斑，最大程度匀化光斑效果

● 激光照明光斑即可自动随镜头同步变焦，也可独立远程调节。

● 实现云台预置位与激光光斑大小同步联动

● 可根据夜晚照明情况，手动调节激光亮度

● 激光器0.01°SLM双光轴自锁精密对准，保证光束不偏离

● 水平360°无限位，仰视(-60° ~ +60°)无盲点

● 8个可设标题的显示区域，水平360度内可分8个区域，并可定议编辑标题

● 6条可编程巡视轨迹、128个预置位，可以通过最短途径捕捉目标

● 内置雨刮及加热器、温度均衡风扇组件可适应各种残酷环境

● 采用高强度铝合金材料，具有防水，防酸雨，而高温，抗老化，抗腐蚀等功能

● IP66防护等级， 4000V防浪涌防突波，可船载使用

详细介绍

型号	KS-21HD32BSR
图像传感器	1/2.8〞CMOS 逐行扫描
水平分辨率	1920*1080
焦距	10mm ~ 320mm
光学变倍	32X
光圈范围	F2.5-F16.C
最低照度	彩转黑0.01LUX
IR-CUT	双滤光片切换模式Auto/ON/OFF
视频压缩格式	标准H.264压缩算法
视频压缩码率	64Kpbs～16Mpbs可调
视频帧率	7.5fps-30fps可调
多码流	同时支持双码流
支持协议	CP、UDP、IP、HTTP、RTSP、FTP、DHCP、NTP
通讯接口	1个RJ45 10M/100M自适以太网口
激光照射距离	大于1500米
水平控制速度	0°-20°/秒
垂直控制速度	0°-5°/秒
水平旋转角度	360°连续旋转
垂直旋转角度	-60°～+60°
预置点	128个
巡航	6条路径
指南针功能	支持
通讯方式	支持RS485/422总线方式
波特率	2400/4800/9600/19200bps
操作温度	-40℃～+60℃
环境温度	0～+95% RH（无冷凝）
防护等级	IP66、全天侯防护罩、3000V防雷、防突波和防浪涌保护
电源	AC24V±10%（50VA）
抗冲击	大于4G
重量	18KG

发现目标距离及成像占屏幕的1/X对照表
焦距（mm）		CCD宽（mm）	人高（米）	辨别人脸（米）1/4	分辨男女（米）1/10	发现目标（米）1/20
310		4.8	1.7	439	1098	2196
焦距（mm）		CCD宽（mm）	车长（米）	辨别车型（m）	分辨大小（m）	发现目标（m）
310		6.4	2.3	446	1114	2785
焦距（mm）		CCD宽（mm）	区域（米）	2.5*2.5m目标（m）	10*10m目标（m）	50*50m目标（m）
310		6.4	200	2422	9688	48438
	注：监视距离会随着气象环境条件、监视目标反光程度、操作使用经验、监视器或使用的显示方式不同而变化。上述作用距离是在大气衰减系数为0.15km-1环境下，通过直接CRT显示器显示，能够观察到1.7米高的人时的最远距离。
