便携式触控录播一体机

型号：KS-LM7000

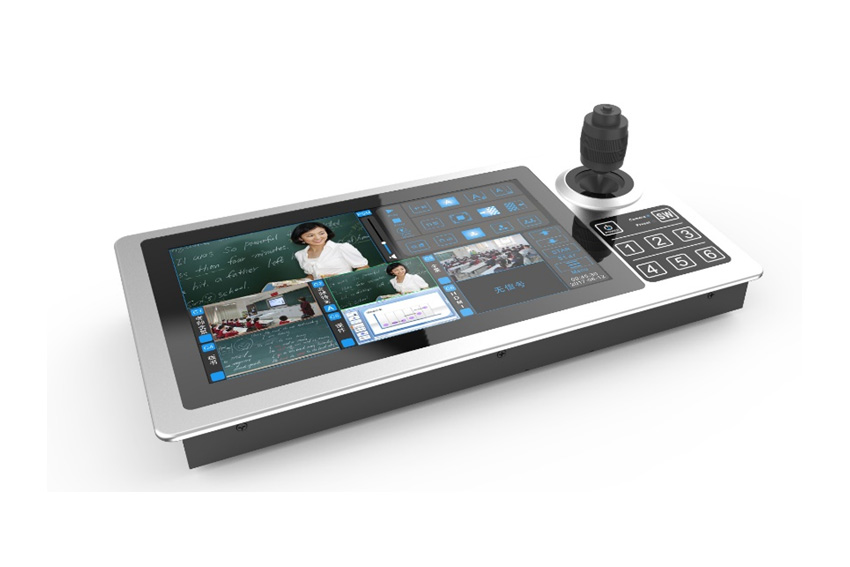

LM7000是一款便携式触控录播一体机，自带11.6寸液晶触控屏和三维云台摇杆，并集成导播按键，无需外接任何辅助设备就可以进行导录播操作。设备集录制、直播、点播、智能导播、存储等多功能于一体、，基于嵌入式硬件架构设计，产品高度稳定。LM7000支持5路有线视频信号同时输入采集录制，同时内置WIFI模块，支持接入无线摄像机。设备支持电影模式+资源模式同时录制和直播，画面支持1/2/3/4//6分屏、画中画模式显示和录制。结合教育录播系统资源管理平台，可广泛应用于校园精品课堂建设、互动教学、校园活动直播、会议录播、新闻发布会、演唱会、户外体育运动等场合。

详细介绍

型号	KS-LM7000
系统结构	嵌入式Linux系统
视频输入	4路SDI输入+1路HDMI/VGA信号选择性输入
视频输出	1路HDMI+1路VGA输出
视频显示	支持单画面、画中画、画外画、1/2/3/4/6分屏
显示屏	11.6寸液晶触控屏
摇杆	三维云台控制杆
音频输入	3路
音频输出	3路
视频输出格式	MP4
视频编码帧率	1～30fps
视频码率	50kbps~40Mbps可调
音频码率	8~420KB可调
内置硬盘	标配1T
RS485接口	4组
RS232接口	4组
网络	1个千兆网口
USB接口	1个USB3.0
导播功能	视频预览/直播画面监视/视频切换/预直播画面监视/直播画面多分屏显示/双电影导播模式/片头片尾/特技效果/字幕、角标logo等
录播功能	实时推流/同步录制/电影模式录像/资源模式录像/资源模式和电影模式同时工作/手动和全自动导播/一键开启推流和录像/本地通道回放/内置播放器等
软件升级	支持网络升级、RS232串口升级
存储模式	支持内置硬盘、外接USB存储；支持USB导出；支持FTP下载、上传录像
直播协议	标准RTMP协议，支持RTSP实时协议流，UDP组播流、TCP单播流
网络协议	支持TCP、UDP、RTMP、RTSP、FTP、DHCP协议
工作电压	DC 12V
设备重量	3.4kg（含硬盘）
规格尺寸	437mm270mm45mm

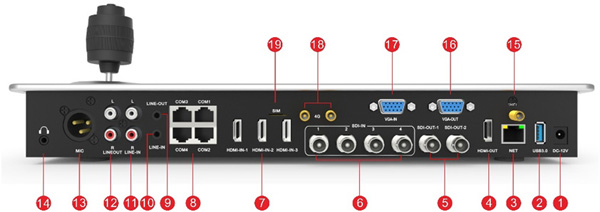

1. DC12V—电源接口

2. USB—USB3.0，用于外接U盘或移动硬盘

3. NET—网络接口

4. HDMI OUT—视频输出接口，可通过软件设置输出为导播界面或PGM画面

5. SDI OUT—视频输出接口，可通过软件设置输出为导播界面或PGM画面

6. SDI IN—SDI视频信号输入接口

7. HDMI IN—SDI视频信号输入接口

8. COM—RS232/RS485串口

9. LINE OUT—3.5mm音频输出接口

10. LINE IN—3.5mm音频输入接口

11. LINE IN—双莲花音频输入接口

12. LINE OUT—双莲花音频输出接口

13. MIC—卡侬麦克音频输入接口

14. 监听接口—3.5mm耳机监听接口

15. WIFI—Wifi发射天线接孔

16. VGA OUT—VGA-IN信号环出接口

17. VGA IN—VGA视频信号输入接口

18. 4G—4G无线网络发射天线接孔，此功能需定制

19. SIM—网络SIM卡插槽
